BARN HOUSE №27

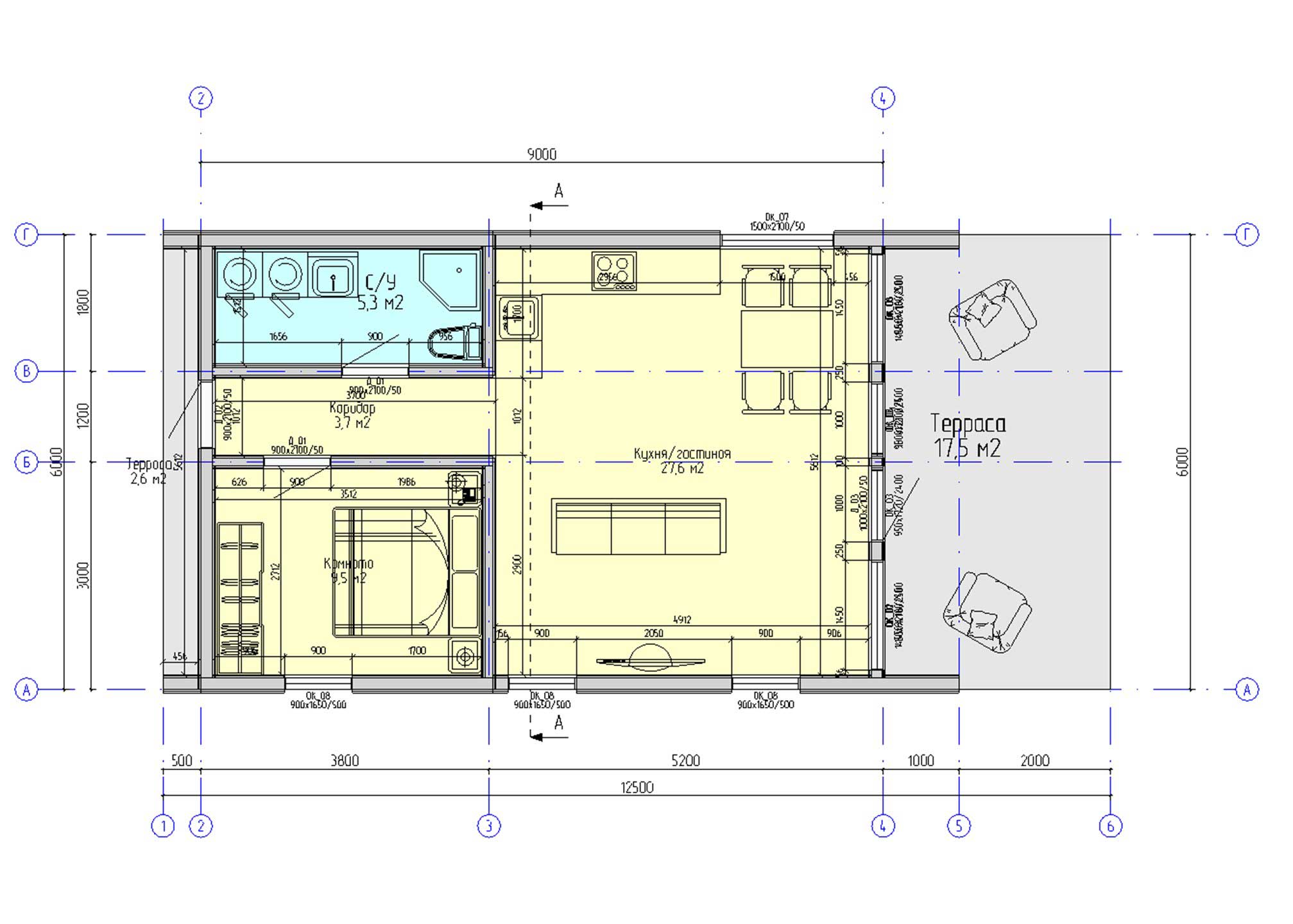

1 / 8Планировка дома
Экспликация помещений
Проект можно изменить под ваши пожелания
В проект дома возможно внесение изменений с учётом ваших пожеланий: корректировка планировки, расположения помещений, оконных и дверных проёмов. Возможность изменений и их стоимость определяются после рассмотрения проекта.
Комплектация
- Стены наружные: 50×150 мм.
- Перегородки: 50×100 мм.
- Цокольное перекрытие: 50×200 мм.
Комплект деталей каркаса из доски камерной сушки, промаркированных и пронумерованных согласно карте сборки
Подробный состав комплектации
Состав домокомплекта
- Стены наружные: 50×150 мм.
- Перегородки: 50×100 мм.
- Цокольное перекрытие: 50×200 мм.
- Чердачное перекрытие: 50×200 мм.
- Стропильная система: 50×200 мм.
- Обвязка (брус): 150×150 мм.
- План фундамента.
- Проектная документация для сборки силового каркаса.
- Стены наружные: 50×150 мм.
- Перегородки: 50×100 мм.
- В комплексное предложение входит стоимость домокомплекта + монтаж на готовом фундаменте.
Включает предыдущую комплектацию: Домокомплект
В комплексное предложение входит стоимость домокомплекта + монтаж на готовом фундаменте.
Подробный состав комплектации
Состав домокомплекта
- Стены наружные: 50×150 мм.
- Перегородки: 50×100 мм.
- Цокольное перекрытие: 50×200 мм.
- Чердачное перекрытие: 50×200 мм.
- Стропильная система: 50×200 мм.
- Обвязка (брус): 150×150 мм.
- План фундамента.
- Проектная документация для сборки силового каркаса.
Условия комплектации с монтажом
В комплексное предложение входит стоимость домокомплекта + монтаж на готовом фундаменте.
Предыдущая комплектация: Домокомплект с монтажом
Подробный состав этой комплектации уточняется.
Предыдущая комплектация: Холодный контур
Подробный состав этой комплектации уточняется.
Предыдущая комплектация: Тёплый контур
Подробный состав этой комплектации уточняется.
Состав и описание проекта
О проекте
Каркасный дом размером 6 х 12.50 м, общей площадью 84 м².
Состав домокомплекта · BARN HOUSE №27
| Название конструктивного элемента | Типоразмер доски, мм |
|---|---|
| Стены наружные | 50×150 |
| Перегородки | 50×100 |
| Цокольное перекрытие | 50×200 |
| Чердачное перекрытие | 50×200 |
| Стропильная система | 50×200 |
| Обвязка (брус) | 150×150 |
В базовую стоимость входит:
- План фундамента.
- Проектная документация для сборки силового каркаса.
Проектная документация
Архитектурные решения
раздел проектной документации, в котором излагается видение архитектурного объекта: указывается его внешний и внутренний облик, пространственная и планировочная организация.
Конструктивные решения
раздел в составе проектной документации, который отражает архитектурные решения в виде конкретных расчетных данных.
Планы и чертежи
план фундамента, перекрытие, план этажей, стены, план крыши, план стропил
Спецификации и 3D виды
спецификация строительного материала, оптимизация строительного материала, 3D виды.
Полное описание проектной документации
Состав проекта каркасного дома:
АР - раздел проектной документации, в котором излагается видение архитектурного объекта: указывается его внешний и внутренний облик, пространственная и планировочная организация.
КР-раздел в составе проектной документации, который отражает архитектурные решения в виде конкретных расчетных данных.
Главная задача проектирования раздела конструктивных, а также объемно-планировочных решений — определение полного объема предстоящих строительных работ, выбор оптимальных стройматериалов и несущих конструкций под каждый конкретный вид работ, с целью обеспечения максимальной устойчивости постройки.
Отчеты - план фундамента, перекрытие, план этажей, стены, план крыши, план стропил, спецификация строительного материала, оптимизация строительного материала, 3D виды.
В отчетах указывается размер каждой стеновой секции а также стеновых деталей (стойки, перемычки).
